ステッピングモーターその3 2つのモーターを制御する

2つL6470で、2つのモーターを制御します。

まず、Raspbery Pi 2,3 には、SPI_CE0 と SPI_CE1 があり、2つのSPIデバイスを制御できます。

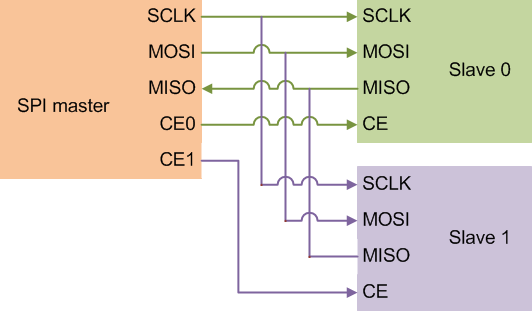

配線の仕方

f:id:pongsuke:20160926144844p:plain

上記のように、

SCLK, MISO, MOSI は、共有します。

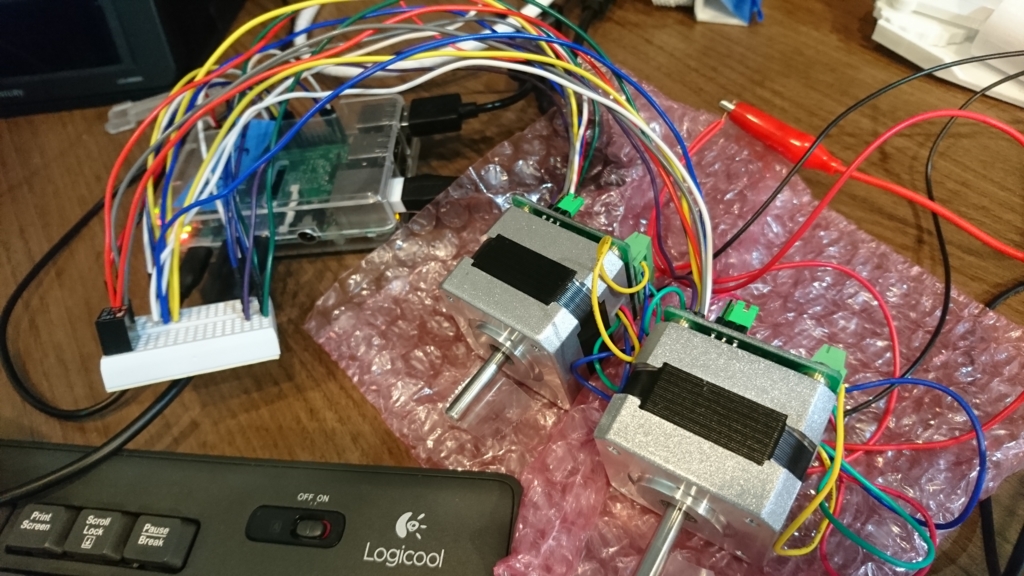

f:id:pongsuke:20160926150534j:plain

CE0, CE1 で、どちらか片方を HIGH に、片方を LOW にすることで、制御するデバイスを指定するようです。

BUSY_PIN ですが、独立して数値を読み取る必要がある(はずな)ので、2本用意し、GPIO2箇所に刺しました。

wiringpiでの実装

import wiringpi as wp


wp.wiringPiSPISetup (0, 1000000)
wp.wiringPiSPISetup (1, 1000000


def L6470_write(channel, data):
        data = struct.pack("B", data)
        return wp.wiringPiSPIDataRW(channel, data)

channel = 0
L6470_write(channel, 0x00)
channel = 1
L6470_write(channel, 0x00)

の様に、第一引数に CE0, CE1 の 0, 1 を指定することで、制御するデバイスを指定します。

とりあえず動いたコード

#!/usr/bin/env python
# -*- coding: utf-8 -*-

import wiringpi as wp
import time
import struct
import signal

L6470_SPI_SPEED         = 1000000
STEPPING_TICK           = 200

# BUSY PIN の設定
BUSY_PIN_0      = 21
BUSY_PIN_1      = 20
io = wp.GPIO(wp.GPIO.WPI_MODE_GPIO)
io.pinMode(BUSY_PIN_0,io.INPUT)


def exit_handler(signal, frame):
        # Ctrl+Cが押されたときにデバイスを初期状態に戻して終了する。
        print("\nExit")
        L6470_softstop(0)
        L6470_softstop(1)
        L6470_softhiz(0)
        L6470_softhiz(1)
        quit()

# 終了処理用のシグナルハンドラを準備
signal.signal(signal.SIGINT, exit_handler)

def L6470_write(channel, data):
        data = struct.pack("B", data)
        return wp.wiringPiSPIDataRW(channel, data)

def L6470_init(channel):
        # MAX_SPEED設定。
        # レジスタアドレス。
        L6470_write(channel, 0x07)
        # 最大回転スピード値(10bit) 初期値は 0x41
        L6470_write(channel, 0x00)
        L6470_write(channel, 0x27)

        # KVAL_HOLD設定。
        # レジスタアドレス。
        L6470_write(channel, 0x09)
        # モータ停止中の電圧設定(8bit) 初期値は 0x29
        L6470_write(channel, 0x29)

        # KVAL_RUN設定。
        # レジスタアドレス。
        L6470_write(channel, 0x0A)
        # モータ定速回転中の電圧設定(8bit) 初期値は 0x29
        L6470_write(channel, 0x80)

        # KVAL_ACC設定。
        # レジスタアドレス。
        L6470_write(channel, 0x0B)
        # モータ加速中の電圧設定(8bit) 初期値は 0x29
        L6470_write(channel, 0x80)

        # KVAL_DEC設定。
        # レジスタアドレス。
        L6470_write(channel, 0x0C)
        # モータ減速中の電圧設定(8bit) 初期値は 0x8A
        L6470_write(channel, 0xFF)

        # OCD_TH設定。
        # レジスタアドレス。
        L6470_write(channel, 0x13)
        # オーバーカレントスレッショルド設定(4bit)
        L6470_write(channel, 0x0F)

        # STALL_TH設定。
        # レジスタアドレス。
        L6470_write(channel, 0x14)
        # ストール電流スレッショルド設定(4bit)
        L6470_write(channel, 0x7F)

        # STEP_MODE 設定。
        # レジスタアドレス。
        L6470_write(channel, 0x16)
        # sTEP_MODE設定(8bit) 初期値は 0x07(1/128)
        #L6470_write(channel, 0x07)
        L6470_write(channel, 0x00)

def L6470_run(channel, speed):
        # 方向検出。
        if (speed < 0):
                dir = 0x50
                spd = -1 * speed
        else:
                dir = 0x51
                spd = speed

        # 送信バイトデータ生成。
        spd_h   = (0x0F0000 & spd) >> 16
        spd_m   = (0x00FF00 & spd) >> 8
        spd_l   = (0x0000FF & spd)

        # コマンド(レジスタアドレス)送信。
        L6470_write(channel, dir)
        # データ送信。
        L6470_write(channel, spd_h)
        L6470_write(channel, spd_m)
        L6470_write(channel, spd_l)

def L6470_move(channel, n_step):
        # 方向検出。
        if (n_step < 0):
                dir = 0x40
                stp = -1 * n_step
        else:
                dir = 0x41
                stp = n_step

        # 送信バイトデータ生成。
        stp_h   = (0x3F0000 & stp) >> 16
        stp_m   = (0x00FF00 & stp) >> 8
        stp_l   = (0x0000FF & stp)

        # コマンド(レジスタアドレス)送信。
        L6470_write(channel, dir)
        # データ送信。
        L6470_write(channel, stp_h)
        L6470_write(channel, stp_m)
        L6470_write(channel, stp_l)

        if channel == 0:
                pin     = BUSY_PIN_0
        else:
                pin     = BUSY_PIN_1
        while( io.digitalRead(pin) == 0 ):
                pass

def L6470_softstop(channel):
        print("***** SoftStop. *****")
        dir = 0xB0
        # コマンド(レジスタアドレス)送信。
        L6470_write(channel, dir)
        if channel == 0:
                pin     = BUSY_PIN_0
        else:
                pin     = BUSY_PIN_1
        while( io.digitalRead(pin) == 0 ):
                pass

def L6470_softhiz(channel):
        print("***** Softhiz. *****")
        dir = 0xA8
        # コマンド(レジスタアドレス)送信。
        L6470_write(channel, dir)
        if channel == 0:
                pin     = BUSY_PIN_0
        else:
                pin     = BUSY_PIN_1
        while( io.digitalRead(pin) == 0 ):
                pass

def L6470_getstatus(channel):
        print("***** Getstatus. *****")
        dir = 0xD0
        # コマンド(レジスタアドレス)送信。
        print L6470_write(channel, dir)
        time.sleep(0.2)

if __name__=="__main__":
        speed = 0

        print("***** start spi test program *****")

        # SPI channel を L6470_SPI_SPEED で開始。
        wp.wiringPiSPISetup (0, L6470_SPI_SPEED)
        wp.wiringPiSPISetup (1, L6470_SPI_SPEED)

        # L6470の初期化。
        L6470_init(0)
        L6470_init(1)

        L6470_move(0, 400)
        L6470_move(1, -200)
        L6470_move(0, 800)
        L6470_move(1, -100)
        L6470_move(0, 100)
        L6470_move(1, -200)
        L6470_softstop(0)
        L6470_softstop(1)

        L6470_run(0, 30000)
        L6470_run(1, -30000)
        time.sleep(2)

        L6470_softstop(0)
        L6470_softstop(1)
        L6470_softhiz(0)
        L6470_softhiz(1)
        quit()

課題

上記のコードだと、モーターAのBUSYが解除されるまで、モーターBの制御コードが通らないため、「AとBを同時に 200 Steps 動かす」事ができません。

RUNの場合は、一見同時に動いているように見えますが、スピードが指定速度に達したらBUSYが解除されるので、そう見えるだけで、BUSY解除まで待っているはずです。

スレッドの利用が必要かもしれません。
